Relé de monitorização/proteção trifásico para controlo de falhas de fase/assimetria/sobretensão
$ 26.36
Item Number: SX3100

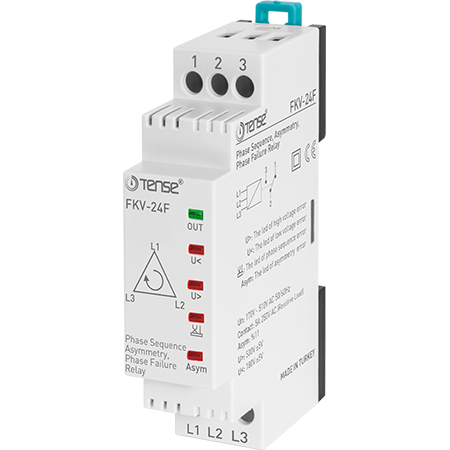

- Descrição Relé de proteção de fase - FKV-24F | TENSE Os relés de proteção de fase da sérieFKVforam concebidos para proteger os equipamentos trifásicos, especialmente os motores, contra falhas relacionadas com um valor de tensão incorreto, assimetria, falha de fase ou sequência de fase incorrecta. OFKV-24Fopera numa ampla gama de 180-500 VAC e tem uma assimetria fixa de 11%. Assegura um funcionamento fiável do equipamento com elevadas exigências de precisão de potência e protege-o de danos térmicos e mecânicos. Funções e princípio de funcionamento Assimetria de tensão (11%) Monitoriza a diferença entre as tensões de fase. Se a assimetria exceder 11%, o relé desliga a saída após aprox. 1 s e abre os contactos NA/COM. Quando a diferença cai para 5 V, o relé avalia a condição como normal e retoma a saída após um período de atraso. Verificação da sequência de fases Sequência de fases correta → LED OUT aceso, saída ativa (NA ligado). Sequência de fases incorrecta → O LED apaga-se e a saída passa para o estado de falha. Proteção contra alta tensão (U>) Se a tensão ultrapassar os 500 V, a indicação de alta tensão é activada. Se a condição durar mais de 2 s, o relé desliga a saída. Quando a tensão desce 5 V abaixo do limite U>, o relé inicia uma contagem decrescente e depois retoma o funcionamento. Proteção de baixa tensão (U<) Se a tensão descer abaixo de 180 V, a indicação de baixa tensão é activada. Se a condição não terminar durante o atraso de erro, a saída desliga-se. Quando a tensão sobe 5 V acima de U<, o relé reactiva a saída após um período de atraso. Indicações de estado 5 LEDs informam sobre: estado do relé (OUT) tensão alta (U>) baixa tensão (U<) sequência de fases assimetria / falha Caraterísticas principais Ampla gama de tensões de funcionamento:180-500 VAC Assimetria fixa:11% Proteção contra: Baixa tensão Alta tensão assimetria erros de sequência de fases falha de fase Sem necessidade de condutor neutro Resposta rápida a condições de falha (aprox. 1 s) Indicação LED de todas as funções Adequado para motores, compressores, bombas e outras cargas trifásicas Parâmetros técnicos ParâmetroValorTensão de funcionamento (Un)3×380 V ACGama de funcionamento180-500 V ACFrequência de funcionamento50/60 HzPotência de funcionamento< 4 VAAssimetria11% (fixo)Baixa tensão U<180 V (fixo)Alta tensão U>500 V (fixo)Indicação5× LEDSContacto5 A / 250 V AC (carga ativa)Diâmetro do fioaté 2,5 mm²Temperatura de funcionamento-20 °C a 55 °CPeso: < 110 g< 110 gInstalaçãoCalha DINGrau de proteçãoIP20
