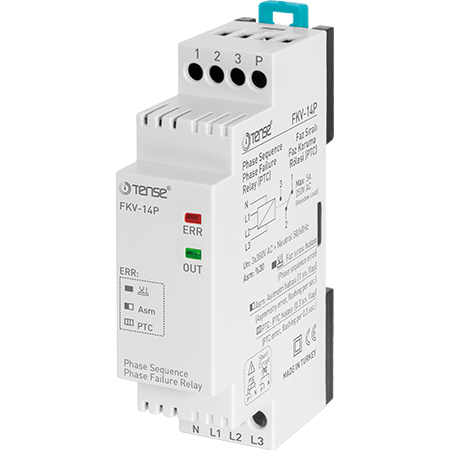

Relé de monitorização trifásico com controlo PTC disparo de fase/assimetria/sequência
$ 27.98
Item Number: SX3100

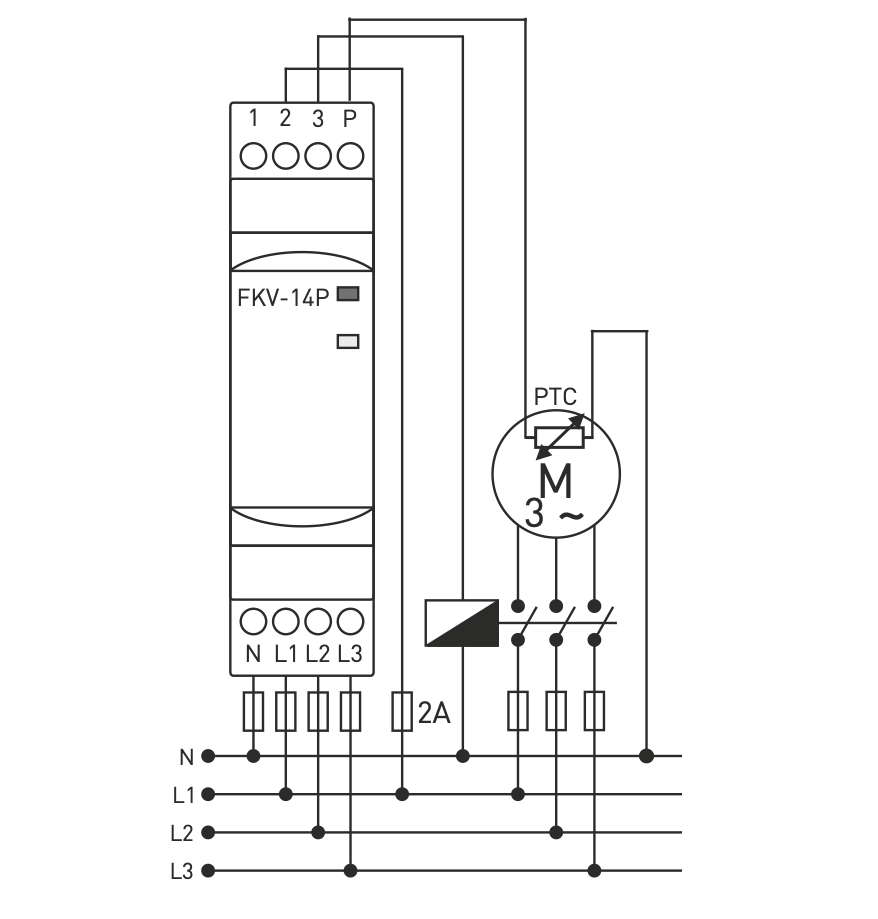

- Descrição Relé trifásico para controlo de fase com proteção contra disparos e controlo da temperatura do enrolamento, TENSE - FKV-14P Descrição do produto O relé de controlo de fase trifásico FKV-14P foi concebido para proteger os motores eléctricos trifásicos e o equipamento contra falhas críticas na rede de alimentação eléctrica. Proporciona um controlo abrangente da presença de fase, falha de fase, encravamento de fase, assimetria (40% fixo), sequência incorrecta de fase e temperatura excessiva do enrolamento do motor. Equipado com um condutor neutro e concebido para montagem em calha DIN. Funções principais Verifica a presença das três fases Proteção contra falhas de fase Deteção de encravamento de fase (kinking) Controlo de assimetria de tensão fixa 40% Proteção contra sequência de fases incorrecta Controlo da temperatura do enrolamento do motor Indicação ótica do estado (LED OUT) Restabelecimento automático do funcionamento quando os parâmetros regressam ao intervalo permitido Princípio de funcionamento Funcionamento normal:se as três tensões de rede estiverem presentes, a sequência de fases estiver correta e a temperatura do enrolamento não ultrapassar os limites, o relé liga (os contactos 15-18 estão fechados) e o LED OUT acende-se. Erro de tensão ou assimetria:se a tensão de uma das fases se desviar em mais de 40%, os contactos 15-18 abrem-se e os contactos 15-16 são activados; o LED OUT apaga-se. Erro de sequência de fases: orelé responde abrindo os contactos e apagando o LED OUT. Temperatura do enrolamento excedida:o relé desliga a saída até que a temperatura regresse aos limites permitidos. Restabelecimento do funcionamento:O relé volta automaticamente ao estado de funcionamento após a normalização dos parâmetros. Caraterísticas técnicas Tipo de dispositivo:Relé de controlo de fases Número de fases:3 N Assimetria:40% (fixo) Proteção térmica do enrolamento:Sim Contactos de saída:15-18 (fechado em funcionamento), 15-16 (fechado em falha) Indicação:LED OUT Montagem:calha DIN Fabricante:TENSE (Turquia) Vantagens Proteção abrangente do motor e da cablagem Funcionamento estável devido à assimetria fixa de 40% Fácil instalação em calha DIN Restabelecimento automático da função sem intervenção do operador Proteção fiável em condições industriais adversas Aplicações típicas Motores eléctricos trifásicos Sistemas de bombas industriais Compressores Ventiladores Máquinas com sensibilidade à sequência e qualidade da tensão
