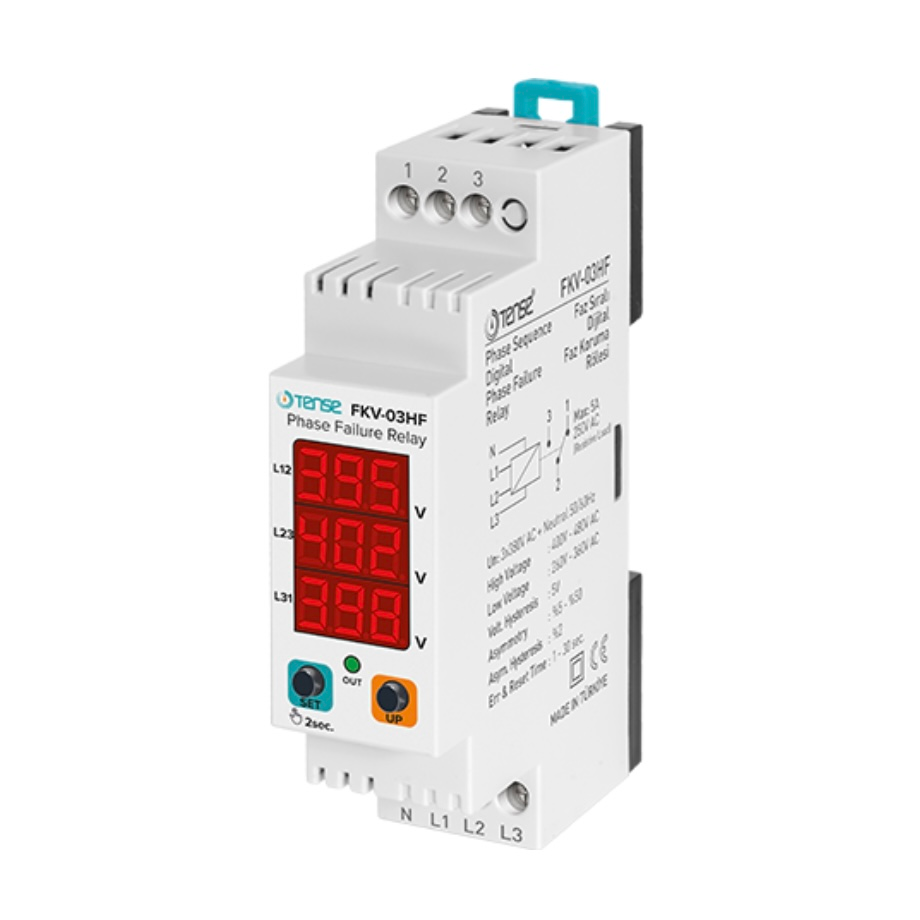

Relé trifásico de monitorização/proteção para controlo de sobretensão, subtensão, sequência de assimetria
$ 41.65
Item Number: SX3100

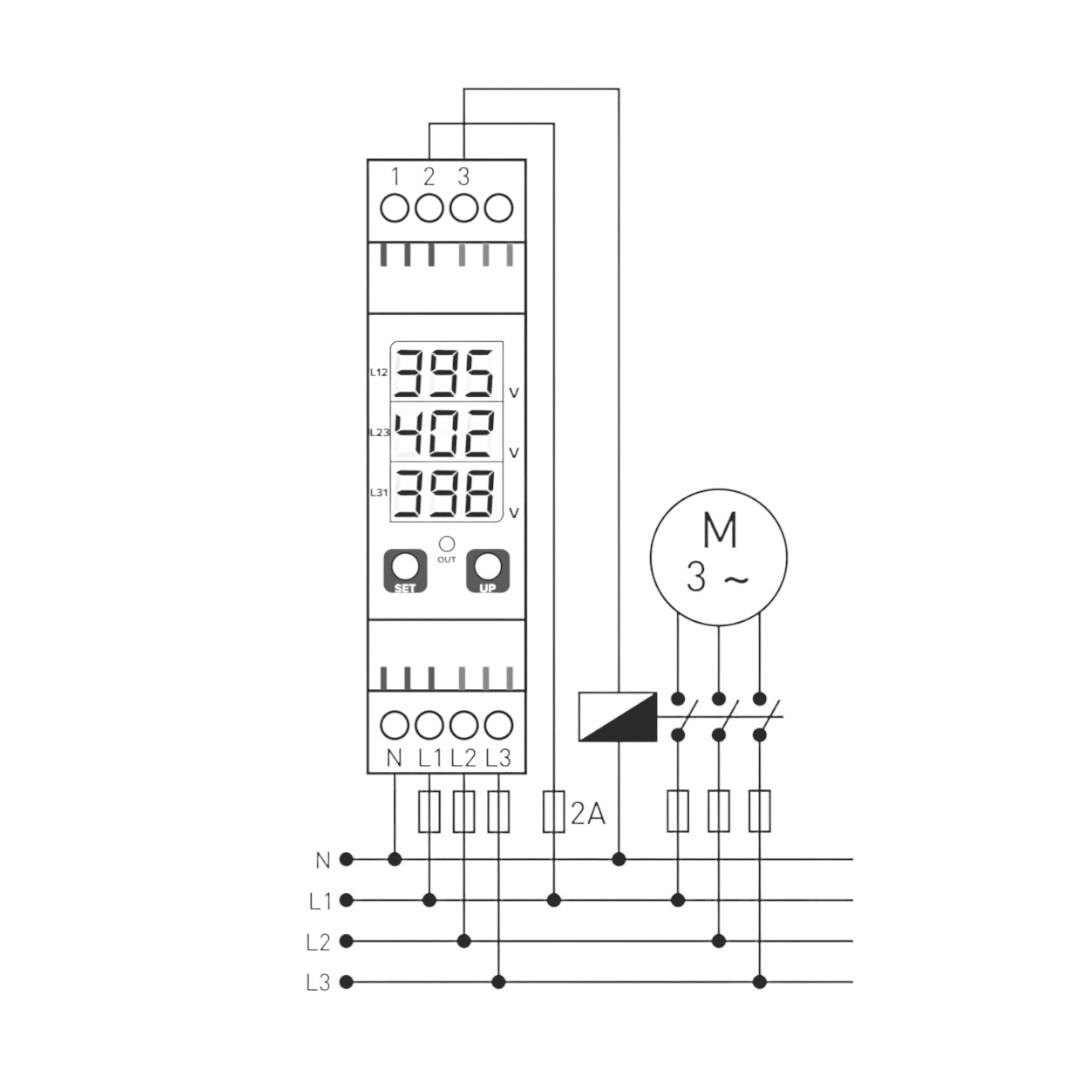

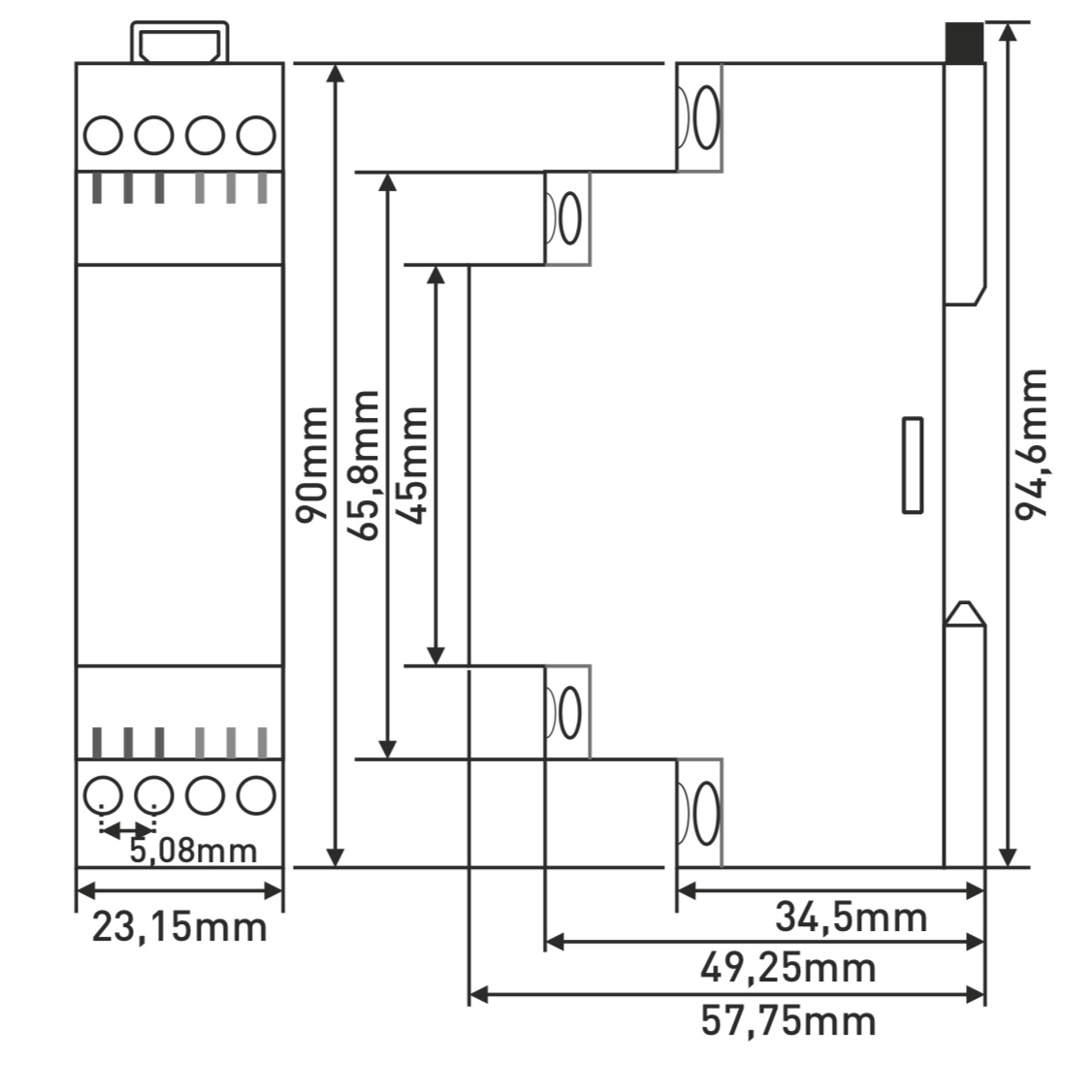

- Descrição Relé de proteção de fase TENSE - assimetria ajustável 5-50 % O relé de proteção de fase daTENSE (Turquia)foi concebido para proteger os motores eléctricos trifásicos e outros equipamentos trifásicos de falhas na rede de alimentação eléctrica. O dispositivo verifica asequência correta das fases, a assimetria das fases, a subtensão, a sobretensãoe assegura a desconexão segura da carga quando os limites definidos são excedidos. A vasta gama de definições torna o relé adequado para a maioria das aplicações industriais e comerciais, especialmente quando é necessária uma proteção precisa e estável do motor. Caraterísticas principais Controlo da sequência de fases- proteção contra ligações incorrectas. Assimetria ajustável: 5% - 50%. Subtensão ajustável: 260-360 V CA. Sobretensão ajustável: 400-480 V CA. Tempo de atraso de erro ajustável (Err In): 1-30 s. Tempo de recuperação ajustável (Err OUT): 1-30 s. Indicação clara noecrã de 3×3 segmentos. Elevada precisão e resposta rápida a falhas na rede. Montagem emcalha DINstandard. Princípios de funcionamento Funcionamento normal Quando todas as tensões de fase estão dentro dos limites e a sequência de fases está correta: o relé dispara, O LEDOUTacende-se. Erro de alta tensão (H) Se a fase exceder o limite definido → o tempo deErr Inestá pendente,Hé apresentado. O relé desliga-se, OUT apaga-se. Quando 5 V desce abaixo do valor definido,Err OUTcomeça a funcionar, o relé volta a ligar-se. Erro de baixa tensão (L) Queda abaixo do limite definido →Err Emespera,Lé visualizado. O relé desliga-se. Quando a tensão sobe 5 V acima do limiar → ErrOUTem espera, o relé ativa-se. Assimetria de fase (Asy) Se a diferença de tensão entre fases ultrapassar o limiar definido (5-50%): ASyé visualizada após o tempo deErr In, o relé é desativado. Quando a assimetria é reduzida para menos de (limiar definido - 2%) → tempo de esperaErr OUT, o relé liga-se. Erro de sequência de fases (pHs) Quando ocorre um erro de sequência de fases, o relé espera porErr Ine depois apresentapHs. O relé desliga-se e permanece desligado até que a sequência correta seja restabelecida. Depois de corrigida a sequência de fases, ocorreErr OUTe o relé liga-se. Parâmetros técnicos ParâmetroValor do parâmetroTensão de operação (Un)3×380 V AC NFrequência50/60 HzEntrada de energia< 6 VATemperatura ambiente-20 °C a 55 °CLimiar de alta tensão400-480 V ACLimiar de baixa tensão260-360 V ACAssimetria5-50% (ajustável)Tempo de erro (Err In)1-30 sTempo de reposição (Err OUT)1-30 sContacto do relé5 A / 250 V CA (carga resistiva)Ecrã3×3 segmentos, 1 LEDMontagemCalha DINPeso< 150 gAltura máxima de instalação< 2000 mSecção transversal do caboaté 2,5 mm²
